Salut à tous, je propose à ceux qui le veulent de nous faire par de leurs plans d'aménagement intérieur (je suppose que tout aménageur amateur ou pro de car fait un plan avant de se lancer dans un tel chantier..). Je trouve cela intéressant de pouvoir confronter différentes configurations pour se faire une idée de ce que l'on veut faire pour le sien. Il ne s'agit pas de pomper tel ou tel aménagement mais bien de mélanger les expériences. Alors voilà, à vous de poster!

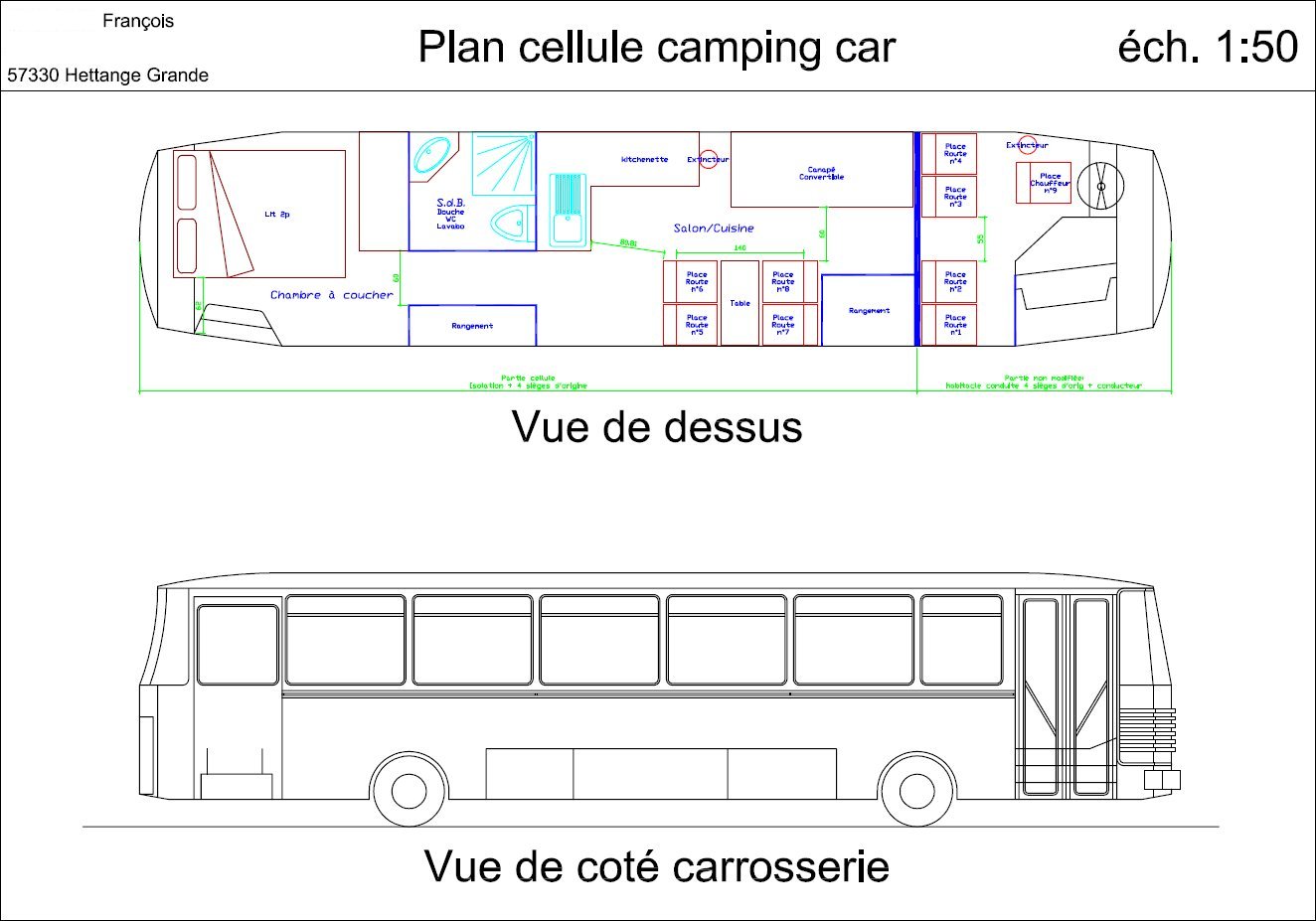

Pour info j'ai mis le mien. (cliquable pour téléchargement en grand)


Les notres :


Le volant du car est sur la gauche
Les zones tranparentes bleutées c'est les fenetres/lanternaux d'origine.
Au sol sont dessinées les trappes + rails d'origine.

Super vos plans les copains !

Mais avec quels logiciels les avez vous dessinés ?


Bonjour à tous,
Je vous fait part de la vue d'interieur , d'autre angle de prise de vue sont possible.
Patrick
[img]

Pour nous c'est Marie qui les as fait avec Google SketckUp (logiciel gratuit).
Mowe chapeau tes plans , tu as trouvé l'acron modélisé où t'as fait ca toi meme

C'est une réalisation personnel ,cela m'a pris beaucoup de temps , il comporte environ 1100 éléments ils sont tous cotés et peuvent à tout moment etre modifié.

bonsoir,
 chapeau bas !!!! ça c'est du plan !!!

Voilà le notre, on espère qu'il ne changera plus, il ne tient qu'à nous, mais bon ;-)


Qui sait, un jour...

Mais bien sur, il suffit de le vouloir pour y arriver.
Bon courage.

Je viens de faire un petit plan type au 1/10e pour tester un aménagement pour 2 personnes !

Qu'en pensez vous? j'attends vos recommandations?



C'est un premier jet, alors allez y de vos commentaires, n'hésitez pas j'en ai besoin (ben oui faut bien débuter un jour...)



très bien un peut de couleur,mais tu a tous mis du même cotée je pense qu'il faut repartir les charges

Ben voila un truc que j'ai oublié en faisant ce premier plan ! je recommence en équilibrant les masses.
Merci

Bien que les législations diffèrent entre nos pays, le projet que j'ai soumis au Ministère du Transport a été accepté, tu peux t'en inspirer... (Il est posté dans "vos plans d'aménagement" )


Pour le bus ont a du faire 3 plans en tous,il y avait quelque chose qui n'y allé pas a chaque fois.

Bonjour,

Un plan de notre camion, mais c'est un essais pas facile de changer d'Asso.

Slts

Vue de dessus deuxième essais, pour voir

Slts

hop, j'ai corrigé le lien dans ton message
Tous les sièges sont pivotants ? C'est fixé comment ?

Salut Marc,
si tu pouvais expliquer comment tu as corrigé le lien, cela pourrait être utile à tout le monde
Merci
@+
GG

Paroze, tu dis que le soleil brille pour tout le monde dans la partie asso de ce forum.

Alors pourquoi changer d'asso comme tu le dis plus haut. On peut très bien être aux deux endrois sans polémique tout comme moi.

Cordialement.

Je ne me rappelle plus, généralement c'est une faute de frappe qui bloque tout

bonsoir ! j ai dessinè vite fait un plan d amènagement comme j aimerai le faire ; mais qu est ce que vous en penser ??

Voilà une implémentation classique et efficace

ah merci marcp t est genial ! heureusement que t est la parce que moi je lutte un peu avec l ordi !donc un plan comme celui ci et bien et acceptable alors ?!

Tant que ton couloir fait bien 45cm de large mini et que t'as une issue de secours dans la chambre (et dans la salle de bain si sa porte est à plus de 2m de l'entrée arrière) ca me parait ok

cool ! ca devrai etre bon alors car je compte metre une grance fenètre a la chambre  et la porte de la salle de bain c est sur elle sera a moin de 2m  ! et le couloir devrai faire entre 70 et 75cm !

Ben y'a plus qu'à alors

bonjour,si la salle de bain est a plus de 2 m de la porte d'entrée .donc issue de secour sdb .probleme c que sur mon bus je mets ts des fenetres coulissantes et pour avoir les 0,45 x0,45 de secours il me faut une fenetre de 0,6x 0,9 et c trop grand ma sdb ne fait que 2x1m est ce que si l on ne ferme pas par une porte c ok, si vous avez des solutions

Dans ces cas la tu peux mettre un rideau à la place de la porte.
Sinon demande à la drire, peut-etre qu'un marteau brise vitre sera considéré comme ok pour agrandir suffisamment le passage.

L'un des plans de mon pr14



côté opposé



Bougnaton!!!
C'est comme plan!!

Une autre photo! Ensuite je ne vous ennuie plus avec ces photos de réalisation! Concernant la création de ces croquis : je les ai fait effectuer par un professionnel! Ainsi que les plans millimétrés que la DRIRE m'avait de demandé! Car, moi, et l'informatique : c'est 2 mondes diffèrents!




c'est super

Enfin je me décide à mettre un plan de mon car.



Erik

Merci Erik,
et bon courage.
J'espère que l'on pourra apprécier ton travail pour le 15 août.
Bien amicalement
GG
