chantier du SU240


n°18170
Offtaps
profil
Avatar
Posté le 27-03-2018 à 23:44:58  answer


Reprise du message précédent :
Dans la norme NF S56-201 c'est juste marqué "à moins de 1,80m du sol et accessible facilement"

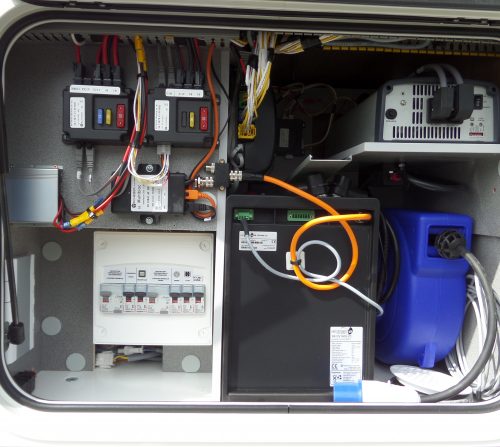

D'ailleurs chez Le Voyageur ils ont des enrouleurs intégrés d'origine :

https://www.levoyageur.fr/wp-content/uploads/2015/07/camping-car-haut-gamme-coffre-technique-lv-7.8-gjf-500x447.jpghttps://www.levoyageur.fr/wp-content/uploads/2017/07/camping-car-haut-de-gamme-signature-coffre-technique-electrique-i8.0cf-e1503572734138-500x447.jpg

https://www.levoyageur.fr/gamme-lv/autonomie/

Citation :

Le branchement 230 V se fait grâce à un passage dans le plancher. Cela permet un gain pratique et d'isolation.


Message édité par Offtaps le 28-03-2018 à 00:12:47
n°18172
metal slug
profil
Avatar
Posté le 31-03-2018 à 15:50:11  answer


J'avais pensé à une sorte d'enrouleur...
(Récupéré sur un aspirateur avec 2/3 modif...)
Je vais garder cette idée pour une sortie d'élec extérieur (brancher une lampe ou outillage)


---------------
MAn sue240
n°18378
metal slug
profil
Avatar
Posté le 31-07-2018 à 21:10:05  answer


Pas d'avancement vraiment significatif pour métal slug depuis...
Un bar, les structures de meuble cuisine, penderie et structure support des panneaux solaire...



---------------
MAn sue240
n°18379
metal slug
profil
Avatar
Posté le 31-07-2018 à 21:45:57  answer


penderie vêtement
http://forum.tousencar.com/mesimages/6196/penderie.jpg


un petit bar (en espérant que ça passe en dreal... on vois pas de raison...)
http://forum.tousencar.com/mesimages/6196/bar.jpg


le support de panneau solaire en cours...
http://forum.tousencar.com/mesimages/6196/support panneaux.jpg



support de panneaux que l'on compte fixé dans les montants avec des inserts (comme du filé rapporté) étanchéifié a coup de caoutchouc et sika...
Ca nous gène de percer le toit mais on as peur que le sika, seul, ne suffise pas a fixer toute la structure (4m60X2M30 pour environ 80kg)...
Structure fixé dans les arrondies du toit.


Des conseils ou retour ?


((merci a l'atelier COOLFABRIK pour le prêt de matos et le savoir faire ! atelier ou j'ai d'ailleurs pu m'amuser avec un découpeur plasma... c'est effectivement extraordinaire))


---------------
MAn sue240
n°18380
Espagnol
profil
Avatar
Posté le 01-08-2018 à 08:54:20  answer


Tu vas en mettre combien de panneaux avec une telle structure  :??:

à suivre...

n°18381
Reivax
profil
Avatar
Posté le 01-08-2018 à 11:03:10  answer


Déjà que tu as une structure, tu vas la faire relevable ?


---------------
quand tu vois ce que tu vois et que tu entends ce que tu entends tu as raison de penser ce que tu penses
n°18382
metal slug
profil
Avatar
Posté le 01-08-2018 à 16:14:47  answer


On compte mettre 4 panneaux pour un total d'environ 1000w

A l'avenir la structure prendra toute la longueur cela fera office de galerie/ terrasse et pourquoi pas caravane pliante...


---------------
MAn sue240
n°18383
metal slug
profil
Avatar
Posté le 01-08-2018 à 16:17:42  answer


Je pense qu'ils seront fixe...


Message édité par metal slug le 01-08-2018 à 16:18:40

---------------
MAn sue240
n°18384
carpediem7​4
profil
Avatar
Posté le 03-08-2018 à 14:07:27  answer


:hello:  beau boulot, les coin de ton bar sont arrondis donc il n'y a aucune raison qu'ils te posent des problèmes


---------------
Le bonheur n'est pas au sommet de la montagne, mais dans la façon de la gravir
n°18418
metal slug
profil
Avatar
Posté le 14-08-2018 à 18:56:16  answer


Salut carpediem
Merci
Oui c'est bien ce que l'on se dis pour le bar...

J'ai fini de souder mon plateau panneaux solaire... reste le système de fixation...

Des idées de fixation sûre ?



---------------
MAn sue240
n°18420
carambole
profil
Avatar
Posté le 15-08-2018 à 09:29:12  answer


metal slug a écrit :

Des idées de fixation sûre ?



Sur des photos on peut voir que ton plafond est à nu, donc aucune hésitation traverse les tubes de renfort du toit.
J'ai fait comme ça, en utilisant pour les joints entre la tôle du toit et les rails, des petites cales en caoutchouc + sika = zéro fuite


---------------
rikiki ou 30m² de bonheur dans un monde de brutes :-/
n°18421
metal slug
profil
Avatar
Posté le 15-08-2018 à 15:05:52  answer


Ça me gêne d'avoir des écrous apparent à l'intérieur... A méditer...

Un insert dans la partie extérieur du renfort suffirait pas ?

Tes accroches sont espacées de combien ?


Message édité par metal slug le 15-08-2018 à 15:09:31

---------------
MAn sue240
n°18422
carambole
profil
Avatar
Posté le 15-08-2018 à 15:46:36  answer


tu vois comment c'est fait
les 2 barres alu soutenant les panneaux suivent un tube de renfort de toit.
de mémoire 4 points d'ancrage par barre.
https://zupimages.net/up/18/33/3q9n.jpg

j'ai utilisé des vis poelier dont l'épaisseur la tête reste acceptable même pour être recouverte (genre lambris)
https://media.bricoman.fr/article/0/1/8/1/4/384181_2_pbd.jpg


Message édité par carambole le 15-08-2018 à 15:47:04

---------------
rikiki ou 30m² de bonheur dans un monde de brutes :-/
n°18423
metal slug
profil
Avatar
Posté le 15-08-2018 à 16:09:25  answer


Ok. Je vois... le truc est que notre habillage lambris est déjà posé... la tête resterait visible...
Pour être plus esthétique j'imaginais une tige fileté soudé sur une platine (découpé d'une forme sympa) qui s enfilerait de l'intérieur et boulonné par l'extérieur...

J'ai été clair ? ^^


---------------
MAn sue240
n°18424
loiseleur
profil
Avatar
Posté le 15-08-2018 à 17:13:01  answer


Écrous à sertir. ;)
Exemple : http://www.dejond.com/fr/tubtara/queCestTubtara.htm

Connus aussi sous le nom d'écrous aveugle ou inserts à sertir.
Comme ça tu peux tout faire par l'extérieur.


Message édité par loiseleur le 15-08-2018 à 17:50:37
n°18425
Espagnol
profil
Avatar
Posté le 15-08-2018 à 18:30:36  answer


Moi c'est des cornières directement riveté dans le toit avec une bonne dose de sika 221 pour plus de fixation et étanchéité.

à suivre...

n°18427
Reivax
profil
Avatar
Posté le 15-08-2018 à 19:07:20  answer


J'aime bien les écrou à sertir comme le conseil loiseleur.

Si tu fais ça pense juste à bien viser dans le treillis du toit pour plus de rigidité.

Le problème avec ton idée de platine, c'est que ça va faire un joli pont thermique, et qui dit pont thermique dit condensation.


---------------
quand tu vois ce que tu vois et que tu entends ce que tu entends tu as raison de penser ce que tu penses
n°18428
metal slug
profil
Avatar
Posté le 15-08-2018 à 22:13:52  answer


La structure fait un certain poids... juste la coller me semble osé dans mon cas...

Bien vu pour le pont thermique ; )

Fixer des inserts dans les montants était justement mon idée de départ... Je vais rester là dessus...

Merci


---------------
MAn sue240
n°18429
Espagnol
profil
Avatar
Posté le 16-08-2018 à 09:52:43  answer


metal slug a écrit :

La structure fait un certain poids... juste la coller me semble osé dans mon cas...




C'est bien pour cela que je te demandais à quoi servait cette structure, qui me semble démesurée et inutile pour des panneaux solaire.

à suivre...

n°18435
metal slug
profil
Avatar
Posté le 17-08-2018 à 20:30:29  answer


Et pourtant elle va être limite pour y poser tous les panneaux... la largeur du toit, qui n'est pas plat, ne permettait pas la pause de tout les panneaux...

Elle nous permettra ausuis d'y fixer un auvent...

Au final nous aimerions avoir la totalité du toit recouvert d'une galerie...

Ce n'est donc pas démesuré et encore moins inutile...


---------------
MAn sue240
n°18439
carpediem7​4
profil
Avatar
Posté le 18-08-2018 à 20:38:12  answer


Nous on a collé les rails au Sika colle marine et par plus de sécurité rajout de vis autoperforante  , on a pensé aussi à l’installation de « parevent «  ( j’aI perdu le nom exact  :D ) devant les panneaux pour limiter la prise et le risque d’arrachage


---------------
Le bonheur n'est pas au sommet de la montagne, mais dans la façon de la gravir
n°18441
metal slug
profil
Avatar
Posté le 19-08-2018 à 15:32:44  answer


Yes...
Le mot exact est déflecteur ; )
Ça doit aussi réduire les sifflements etc...
On y a pensé aussi...


---------------
MAn sue240
n°18521
metal slug
profil
Avatar
Posté le 07-09-2018 à 07:06:24  answer


L'heure de la pose du system électrique va bientôt sonner...
Nous avons 4 x 300w de panneaux, 1 easysolar 24/3000, 4 batterie gel de 200ah, du cable en 6mm2 pour relier panneaux (en série)...
Reste à trouver la grosse section pour relier batterie et easysolar...
D'après les dire il faudrait un cable de section 70mm2 quelqu'un pourrait il me confirmer ?
Je ne trouve pas ou acheter ce type de cable en rouge... Des adresse à donner ?


---------------
MAn sue240
n°18522
carambole
profil
Avatar
Posté le 07-09-2018 à 08:59:37  answer


metal slug a écrit :

D'après les dire il faudrait un cable de section 70mm2 quelqu'un pourrait il me confirmer ?


====>>calculateur


metal slug a écrit :


Je ne trouve pas ou acheter ce type de cable en rouge... Des adresse à donner ?


Chez AD PL si tu as ça dans ton coin.
Sinon par le net =====>>clic là


---------------
rikiki ou 30m² de bonheur dans un monde de brutes :-/
n°18523
metal slug
profil
Avatar
Posté le 07-09-2018 à 18:53:41  answer


Merci Carambole...

Ma section est apparemment dans la norme... du 95mm2 est quand meme le top d'apres ce que j'ai compris avec ce calculateur...

et double merci pour le lien car par ici personne ne sait ou trouver cette section de cable et je ne trouvé que du noir sur le net...


---------------
MAn sue240
n°18524
Offtaps
profil
Avatar
Posté le 07-09-2018 à 19:44:26  answer


Normalement sur les Victron 3kVA tu as 2 boulons M8 par pôle.

Tu peux donc câbler en 2x35² ou 2x50² suivant ta longueur et ce que tu trouves comme câble.

Ton Easysolar est à quelle distance des batteries ?

n°18525
metal slug
profil
Avatar
Posté le 08-09-2018 à 08:15:59  answer


Du 50mm2 suffirait ?

Il est à 3/4M des batteries.


---------------
MAn sue240
n°18526
Offtaps
profil
Avatar
Posté le 08-09-2018 à 11:31:56  answer


Il n'y a pas la doc de l'Easysolar 3kVA sur victronernergie.com , as-tu reçu une doc papier ?
Si on se réfère à la doc d'un Multiplus ou d'un Quattro en 3kVA 24V c'est 50mm² en dessous de 5m de distance et 100mm² ( 2x50mm² ) au delà.
Donc pour toi 50mm² suffiraient.

Quand je dis 2x35² c'est deux câbles de 35mm² pour le plus et 2 câbles de 35mm² pour le moins, soit 70mm².
2 câbles plus petit seront plus facile à manipuler et mettrons moins de contraintes mécaniques aux bornes qu'un gros.

n°18527
metal slug
profil
Avatar
Posté le 08-09-2018 à 14:18:31  answer


Je ne lai pas encore commandé à vrai dire (le mois prochain, trop de frais ce mois ci^^)... J'espère bien qu'il y a une notice papier avec car effectivement on trouve pas grand chose sur le site victron.

Ok. Va pour du 50mm2...

Idem entre les batteries ?


---------------
MAn sue240
n°18581
metal slug
profil
Avatar
Posté le 10-10-2018 à 08:32:11  answer


Support panneaux posé. Solidement fixé par 6 inserts M8 pris dans la structure du toit.
Etancheifier avec du sika anti vu et du cahoutchou.

http://forum.tousencar.com/mesimages/6196/image.jpg


---------------
MAn sue240
n°18582
metal slug
profil
Avatar
Posté le 11-10-2018 à 19:33:52  answer


http://forum.tousencar.com/mesimages/6196/image.jpeg1..jpg

Les panneaux sont arrivés aujourd'hui ...

Ils sont repartis aussitôt !

http://forum.tousencar.com/mesimages/6196/image.jpeg3..jpg

Que des mauvaise surprise avec cette fameuse boîte de Poitier (pour ne pas les cité...)
Quasi 2 mois que j'ai entamé les démarches pour commander chez eux... Et voilà le résultat...
Mal conditionnés ils ont pas aimé...
Cette entreprise est pas sérieuse. Ils planent total !

À voir maintenant ce qu'il me propose...



---------------
MAn sue240
n°18583
carambole
profil
Avatar
Posté le 11-10-2018 à 21:30:15  answer

n°18584
metal slug
profil
Avatar
Posté le 11-10-2018 à 22:44:48  answer


Grave...

Du coup j'ai demandé le remboursement car ils n'avaient rien d'autre à me proposer... (Même pas un pti geste commercial... Très déçu par Sunreev, je déconseille, on as déjà eu du mal à conclure une transaction car à chaque fois les prix changé, les infos sont pas clair voir erronées, les garanties pas clair du tout, aucune reactivité sauf sous "menaces"...)
Je préfère payer un peu plus chère et avoir affaire à un vrai pro... Pas un marchant de tapis...

D'ailleurs ils m'ont dis qu'ils arrêtaient les livraisons car ils sont trop débordé... Ils ouvriront simplement leur entrepôt sur rendez vous...


Message édité par metal slug le 11-10-2018 à 22:45:26

---------------
MAn sue240
n°18585
Reivax
profil
Avatar
Posté le 12-10-2018 à 01:09:21  answer


Il m'étais arrivé la même il y a 8ans mais sur seulement 2 panneaux. Un était cassé du coup ils m'en ont envoyé un autre et j'ai toujours le cassé. Je vais l'installer je pense. Ce n'était pas chez le même vendeur.

J'espère qu'ils ne vont pas te casser les couilles.


---------------
quand tu vois ce que tu vois et que tu entends ce que tu entends tu as raison de penser ce que tu penses
n°18586
metal slug
profil
Avatar
Posté le 12-10-2018 à 06:03:58  answer


Depuis le début de la transaction je les ai trouvé étrange et d'une lenteur phénoménale...

Ils m'ont bien dis que je serais remboursé dès qu'ils récupèrent la palette... en espérant que ça prenne pas 2 mois...

A suivre


---------------
MAn sue240
n°18587
carpediem7​4
profil
Avatar
Posté le 12-10-2018 à 13:09:53  answer


c'est vraiment pas de chance , j'espère que tu n'auras pas d'autre soucis pour ça... une même entreprise et deux sentiments différents, nous nous sommes allé chez eux directement à l'entrepôt et ils ont été plutôt sympathique, j'ai eu besoin de la facture ils ont répondu rapidement, il y a dù y avoir un changement de personnel, si ils traitent leur client comme ça ils vont être moins débordé...


---------------
Le bonheur n'est pas au sommet de la montagne, mais dans la façon de la gravir
n°18588
metal slug
profil
Avatar
Posté le 12-10-2018 à 13:32:23  answer


Peut être que gérer un envoi de commande les faisait simplement chier... Dans ces cas là il me le disent clairement, j'aurais compris... Mais là ils nous ont pas laissé bonne impression...

Du coup je me pose la question quand à la qualité de leur cellules, comme ils le soulignent régulièrement... Certains ont creuser le sujet ?


---------------
MAn sue240
n°18589
carambole
profil
Avatar
Posté le 12-10-2018 à 13:49:35  answer


quelle idée aussi de mettre des panneaux à plats.


---------------
rikiki ou 30m² de bonheur dans un monde de brutes :-/
n°18593
Espagnol
profil
Avatar
Posté le 14-10-2018 à 10:14:14  answer


carambole a écrit :

quelle idée aussi de mettre des panneaux à plats.



Ils sont souvent livré à plat, mais en général il y a des supports dans les coins qui font office d'entretoise et cela ne bouge pas.

à suivre...

n°18622
metal slug
profil
Avatar
Posté le 30-10-2018 à 09:10:53  answer


J attends toujours le remboursement...
Franchement je maintient mon avis sur ce vendeur... Il ment régulièrement...

Je suis allez chercher les panneaux et easysolar sur Marseille, chez biowatt, je conseille vivement ce revendeur. Super sympa, pro, bon produits et super prix, de vrai garantie etc... Rien à voir avec ce vendeur de reev...


---------------
MAn sue240
 Page :  1  2  3  4
Page Suivante

Aller à :
Ajouter une réponse
